特點
是專為應變測量器的檢測而設計的小型，輕量等價應變發生器。通過刻度盤的組合，可實現應變值的設定。不需要電源。
備注
·為對應遠程信號檢測而將測量器輸入端子（NDIS4102（7針））的F，G端子用于其他目的時，本信號發生器無法與括號中的產品組合使用。
（CDV卡，MCF，DIS等）
·不推薦與DPM等載波型動態信號放大器組合使用。
·本信號發生器采用特殊電路結構，根據所使用的測量器不同，可能會
出現無法滿足精度的現象。
·本信號發生器僅用于檢查，無法進行標定。
CAB-E
CAB-120E 120Ω用
規格
|
等價應變 |
RANGE刻度盤：-500，-100，100，500倍 |
|---|---|
|
精度 |
±（設定值的1.5%+5×10-6應變量）或以內 |
|
應變率 |
2.0固定 |
|
輸入輸出電阻及精度 |
120Ω，+1，-10% |
|
電橋輸入電壓 |
DC 4V或以下 |
|
使用溫濕度范圍 |
0～45℃，20～80%（無結露現象） |
|
輸出接頭 |
NDIS4102（7針）接頭 |
|
外形尺寸 |
122(W)×70(H)×52(D)mm |
|
重量 |
約350g |
|
標配件 |
連接電纜（兩端帶NDIS4102（7針）接頭的電纜，長1m） |
|---|

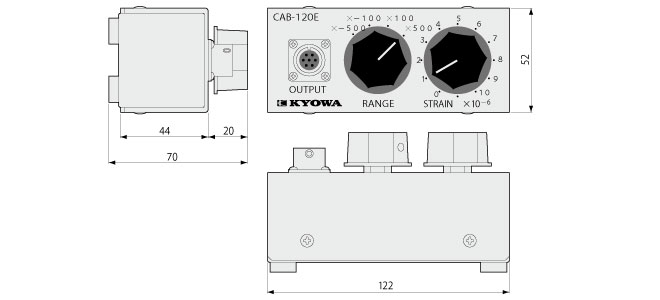

外形尺寸圖
CAB-E
CAB-350E 350Ω用
.png?fm=webp)
規格
|
等價應變 |
RANGE刻度盤：-500，-100，100，500倍 |
|---|---|
|
精度 |
±（設定值的1.5%+5×10-6應變量）或以內 |
|
應變率 |
2.0固定 |
|
輸入輸出電阻及精度 |
350Ω，+1，-10% |
|
電橋輸入電壓 |
DC 12或以下 |
|
使用溫濕度范圍 |
0～45℃，20～80%（無結露現象） |
|
輸出接頭 |
NDIS4102（7針）接頭 |
|
外形尺寸 |
122(W)×70(H)×52(D)mm |
|
重量 |
約350g |
|
標配件 |
連接電纜（兩端帶NDIS4102（7針）接頭的電纜，長1m） |
|---|
